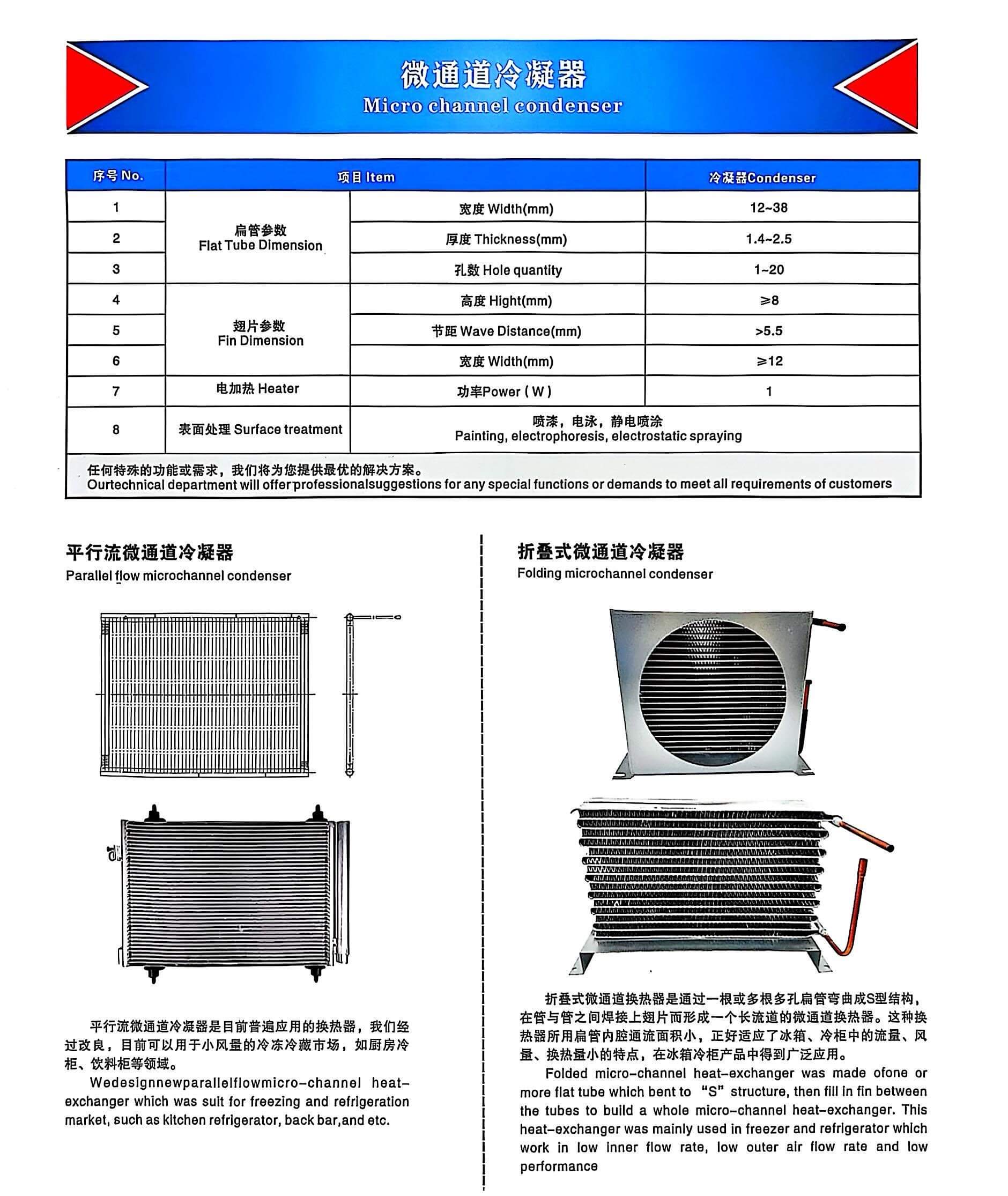

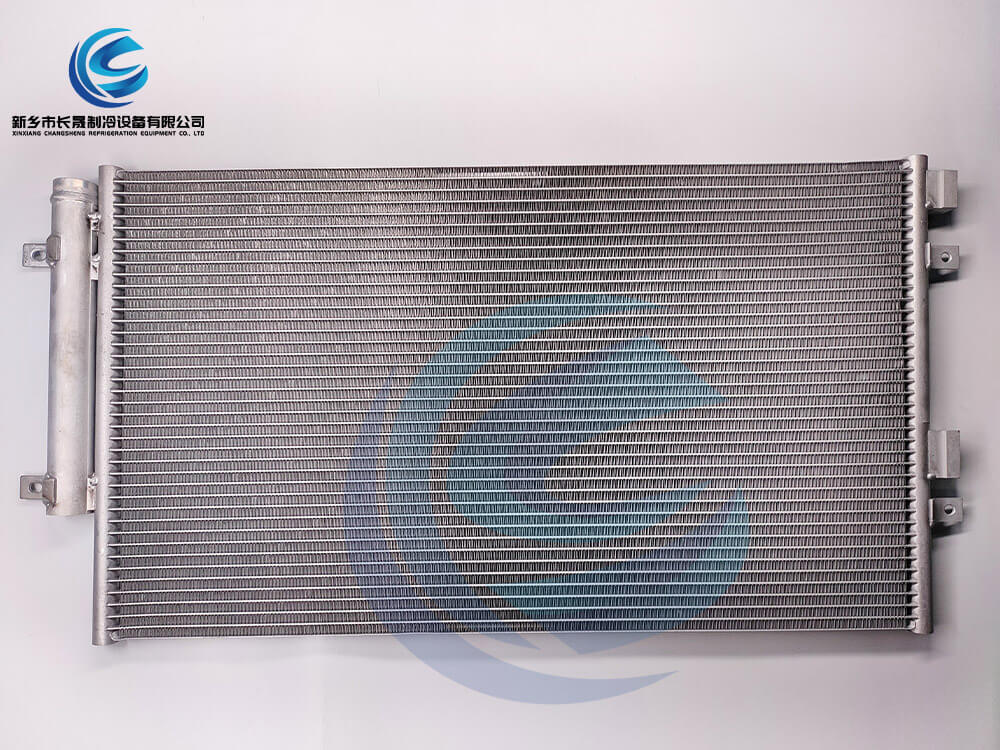

平行流微通道冷凝器
1. 结构与材料
核心组件：包括平行集流管、多孔扁管（铝制，壁厚0.38-0.53mm）、波纹翅片（铝箔，厚度0.08mm）及隔板。扁管内设多个微通道（如10-21孔），通过筋结构分割以增强传热与耐压。
翅片设计：正弦波或曲轴形翅片增加空气扰动，百叶窗开孔提升散热效率。
2. 工作原理
制冷剂从进口管进入集流管，经隔板分流至多根扁管，在微通道内完成冷凝放热，热量通过翅片传递至空气侧，最终由出口管回流至制冷系统。通过优化流路分配（如不同流程的扁管数量调整），实现均匀换热。
3. 制造工艺
扁管与翅片采用钎焊工艺一体化成型，确保结构强度与热传导效率。
电冰箱用冷凝器采用单根“U”形微通道管弯折成蛇形或方形，贴合固定板凹槽，减少发泡层空间占用。
4. 性能参数示例
制冷量≥11500W，空气阻力≤158Pa，制冷剂侧阻力≤0.069MPa。
适用温度范围：-30℃～+121℃，环境温度-30℃～+72℃。
